Casa ProdutosConectores coaxiais do RFouro fêmea do conector do lançamento da extremidade de 40GHz 2.92mm chapeado com o bloco para o teste do PWB

ouro fêmea do conector do lançamento da extremidade de 40GHz 2.92mm chapeado com o bloco para o teste do PWB

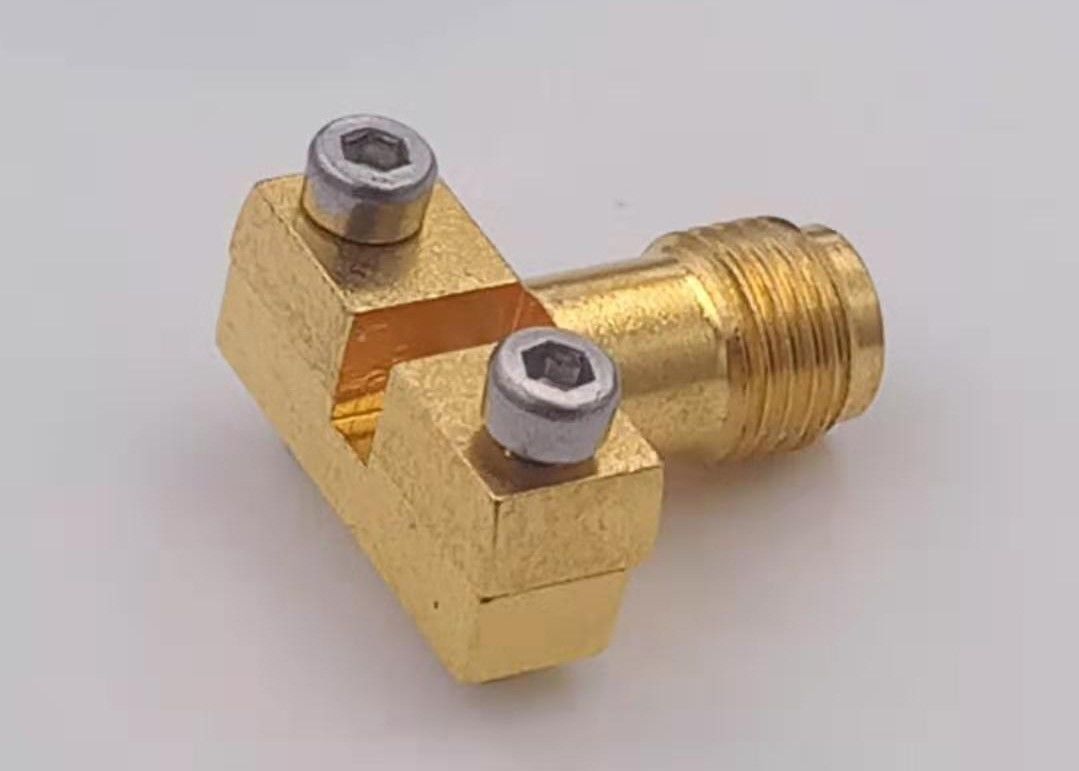

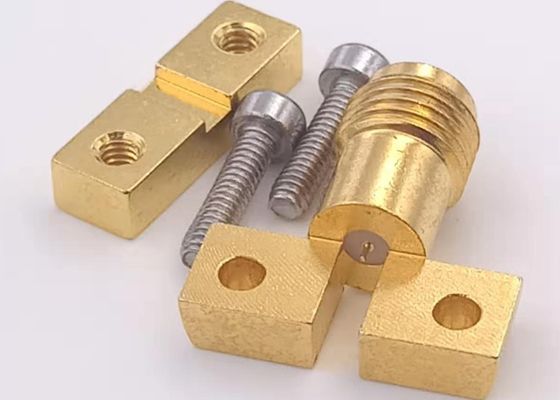

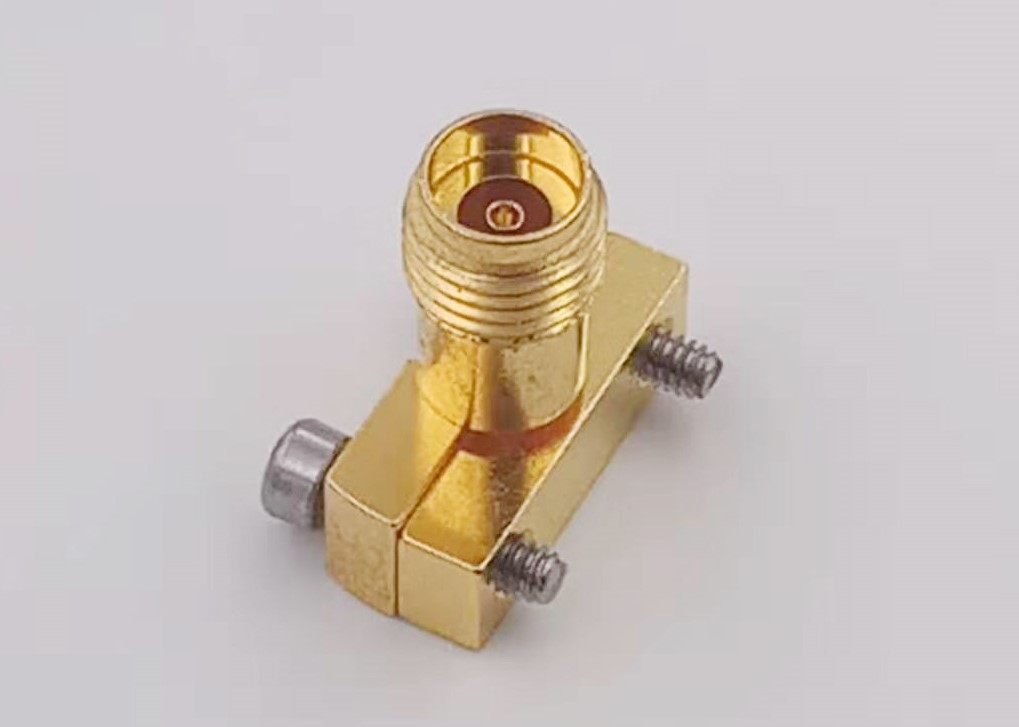

40GHz 2.92mm Female End Launch Connector Gold Plated With Block For PCB Test
40GHz 2.92mm Female End Launch Connector Gold Plated With Block For PCB Test 40GHz 2.92mm Female End Launch Connector Gold Plated With Block For PCB Test 40GHz 2.92mm Female End Launch Connector Gold Plated With Block For PCB Test
Informação Básica
Lugar de origem: CHINA
Marca: Sinrui
Certificação: RoHS
Número do modelo: 2,92 khd23
Quantidade de ordem mínima: 500pcs
Preço: USD 8.5 per pcs
Detalhes da embalagem: Embalagem padrão da exportação
Tempo de entrega: L/C, T/T
Termos de pagamento: T/T
Habilidade da fonte: 10000 por 28 dias
contacto
relação do fósforo: 2.92mm Gênero: Fêmea
Estrutura: Em linha reta com bloco Chapeado: Ouro
Frequência: C.C. 40GHz Tamanho personalizado: Padrão
Impedância: 50 ohms Teste de pulverizador de sal: 48 horas
Ciclo de vida: 500 cyles
Realçar:

conector coaxial da antena

,

conector do fio do cabo coaxial

Nome de produtos: ouro fêmea do conector do lançamento da extremidade de 40GHz 2.92mm chapeado com o bloco para o teste do PWB



Produtos Descrption:

os conectores do lançamento da extremidade do elevado desempenho são projetados fornecer baixo VSWR, resposta wideband livre do modo a 40 gigahertz para a único-camada e a multi-camada imprimiu as placas de circuito onde o sinal de alta frequência está na camada superior.
Homem e opções fêmeas junto com o corpo e o anteparo estreitos alimentação-através de. Robusto, reusável e reparável. As configurações múltiplas do lançamento fornecem o fósforo melhor possível à disposição de circuito. Trabalhos no microstrip e em projetos coplanar aterrados do medidor de ondas (GCPW). microstrip da Sinal-camada e de teste de GCPW placas disponíveis. Soldar o pino ao traço do sinal é opcional.

Aplicação comum:
nós produzimos e fornecemos para o instrumento do verificador, a antena, a comunicação de onda de milímetro e a aplicação do poder superior, o radar, comunicações satélites assim como sistemas de defesa e os programas aeroespaciais.

  1. Charaterisitcs:



  1. Padrão de relação: 2.92mm

  2. Tipo: Conector do lançamento da extremidade

  3. Gênero: Fêmea

  4. Impedância: 50 ohms

  5. Estrutura: Em linha reta° 180

  6. Montando o tipo: Braçadeira do parafuso para o microstip

  7.
Material
Artigos Material Chapeamento
Contato do centro Bron Ouro
Corpo Bronze Ouro
Isolador PEI/PTFE N/A



Especificação
Descrição Valor
Frequência C.C. 40GHz
Impedância 50 ohms
VSWR 1,4
Resistência de isolação > Ohms de 5000 M
Tensão de suporte dielétrica 750V
Contacte a resistência para o condutor do centro < 0="">
Contacte a resistência para o condutor exterior < 0="">
Ciclo de vida 500 cyles
Temperatura avaliada -65 ° de C a +165 C°



Função: Fornece um transmssion excelente do sinal do RF que seja usado na aplicação do elevado desempenho ou do poder superior do RF.

Como, instrumento militar, testando, equipamento de comunicação satélite, etc.



Garantia da vantagem e da qualidade de Sinrui para conectores do RF



(ODM e OEM) tenha recursos para o serviço de design personalizado:

os produtos podem ser personalizados de acordo com os produtos uso do cliente, incluindo o tamanho, a forma, o desempenho elétrico, o método da montagem, etc.

Se nossos produtos padrão atuais não podem caber sua procura perfeitamente, bem-vindo para contactar-nos para o apoio da técnica.



Canto dos testes do R&D:



ouro fêmea do conector do lançamento da extremidade de 40GHz 2.92mm chapeado com o bloco para o teste do PWB 1
