montagem do PWB do conector fêmea de 40GHz 2.92mm Sma com furos 50Ohms da flange 2

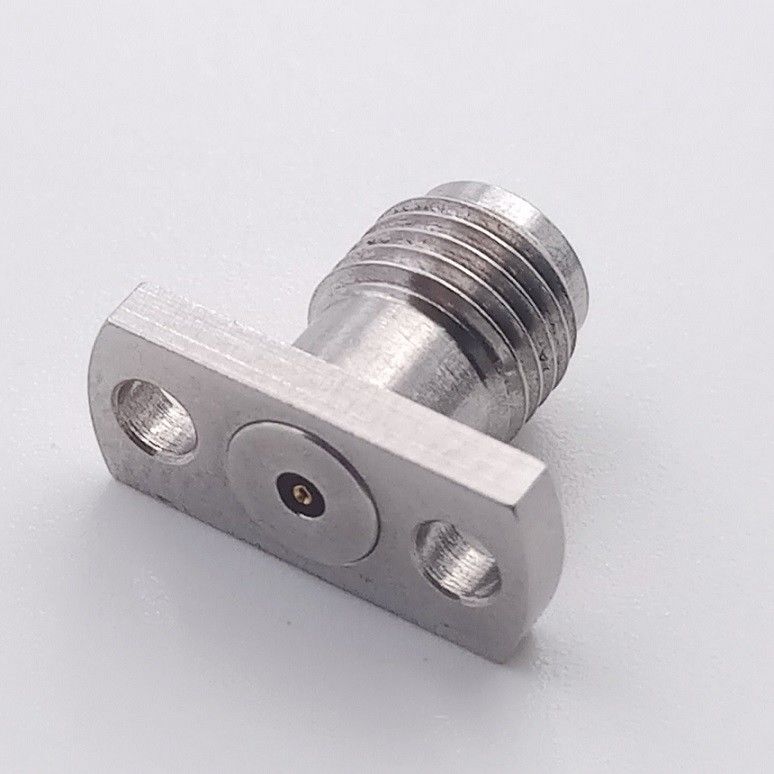

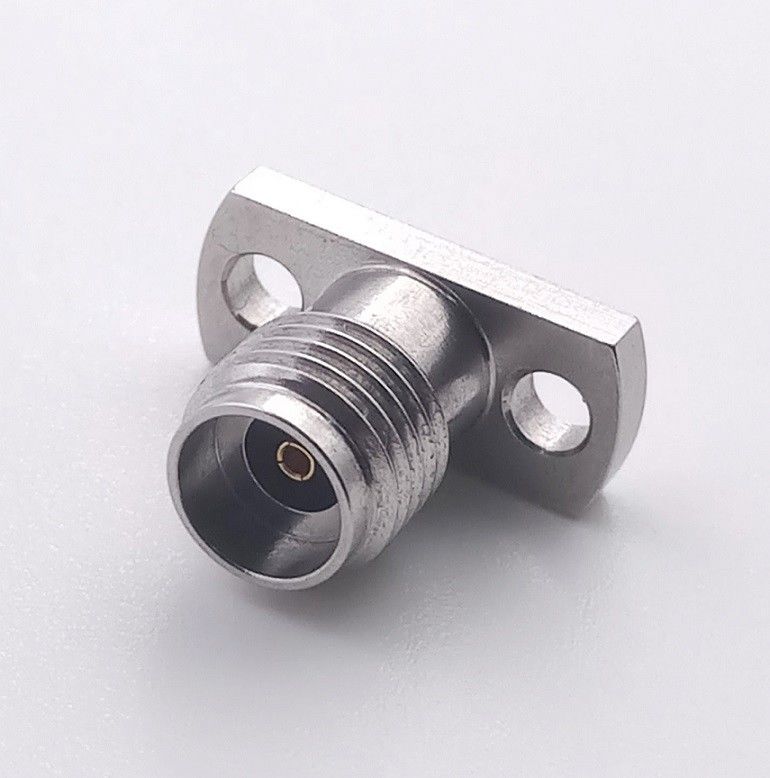

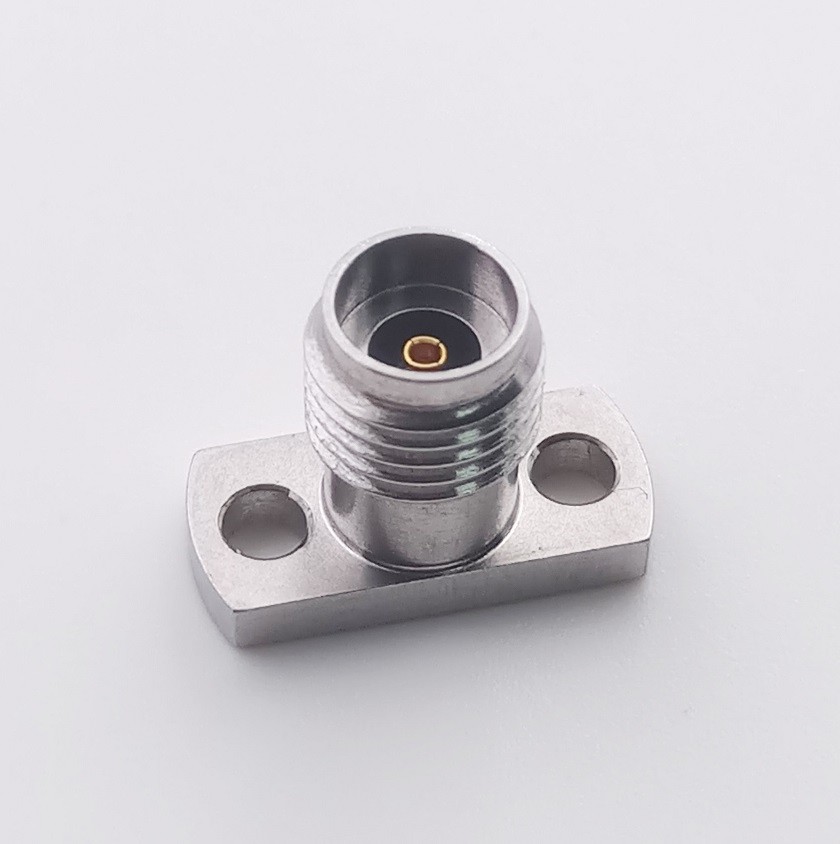

40GHz 2.92mm Sma Female Connector PCB Mounting With Flange 2 Holes 50Ohms
40GHz 2.92mm Sma Female Connector PCB Mounting With Flange 2 Holes 50Ohms 40GHz 2.92mm Sma Female Connector PCB Mounting With Flange 2 Holes 50Ohms 40GHz 2.92mm Sma Female Connector PCB Mounting With Flange 2 Holes 50Ohms
Informação Básica
Lugar de origem: CHINA
Marca: Sinrui
Certificação: RoHS
Número do modelo: 2.92-KFDG860
Quantidade de ordem mínima: 500pcs
Preço: USD 9.7 per pcs
Detalhes da embalagem: Embalagem padrão da exportação
Tempo de entrega: L/C, T/T
Termos de pagamento: T/T
Habilidade da fonte: 10000 por 27 dias
contacto
relação do fósforo: 2.92mm Gênero: Fêmea
Estrutura: 180° reto Chapeado: Ouro/passivated
frequência: C.C. 40GHz Tamanho personalizado: Padrão
Impedância: 50 ohms Teste de pulverizador de sal: 48 horas
Ciclo de vida: 500 cyles Montagem: Flange para a montagem do PWB
Realçar:

conector do fio do cabo coaxial

,

tipo do conector n do rf

Nome de produtos: o conector fêmea de 40GHz 2.92mm com flange 2 fura a montagem do PWB 50Ohms



Produtos Descrption:

os conectores do lançamento da extremidade do elevado desempenho são projetados fornecer livre baixo VSWR, resposta do wideband do modo a 40 gigahertz para as placas da único-camada e de circuito impresso da multi-camada onde o sinal de alta frequência está na camada superior.
Opções masculinas e fêmeas junto com o corpo e o anteparo estreitos alimentação-através de. Robusto, reusável e reparável. As configurações múltiplas do lançamento fornecem o fósforo melhor possível à disposição de circuito. Trabalhos no microstrip e em projetos coplanar aterrados do medidor de ondas (GCPW). microstrip da Sinal-camada e de teste de GCPW placas disponíveis. Soldar o pino ao traço do sinal é opcional.

Aplicação comum:
nós produzimos e fonte para o instrumento do verificador, a antena, a comunicação de onda de milímetro e a aplicação do poder superior, o radar, comunicações satélites assim como sistemas de defesa e os programas aeroespaciais.

  1. Charaterisitcs:



  1. Padrão de relação: 2.92mm

  2. Tipo: Conector

  3. Gênero: Fêmea

  4. Impedância: 50 ohms

  5. Estrutura: Em linha reta ° 180

  6. Tipo da montagem: Flange para a montagem do PWB

  7.
Material
Artigos Material Chapeamento
Contato Center Cobre do berílio Ouro
Corpo De aço inoxidável Passivated
Isolador PEI N/A



Especificação
Descrição Valor
Frequência C.C. 40GHz
Impedância 50 ohms
VSWR 1,3 @ 40GHz
Resistência de isolação > Ohms de 5000 M
Tensão de suporte dielétrica 750V
Resistência de contato para o condutor center < 3="">
Resistência de contato para o condutor exterior < 2="">
Ciclo de vida 500 cyles
Temperatura avaliada -50 ° de C a +125 C°



Função: Fornece um transmssion excelente do sinal do RF que seja usado na aplicação do elevado desempenho ou do poder superior do RF.

Como, forças armadas, instrumento de teste, equipamento de comunicação satélite, etc.



Garantia da vantagem e da qualidade de Sinrui para conectores do RF



(ODM e OEM) tenha recursos para o serviço de design personalizado:

os produtos podem ser personalizados de acordo com os produtos uso do cliente, incluindo o tamanho, a forma, o desempenho bonde, montando o método, etc.

Se nossos produtos padrão atuais não podem caber sua procura perfeitamente, boa vinda para contactar-nos para o apoio da técnica.



Canto dos testes do R&D:



montagem do PWB do conector fêmea de 40GHz 2.92mm Sma com furos 50Ohms da flange 2 1
