Lugar de origem: | CHINA |
---|---|
Marca: | Sinrui |
Certificação: | RoHS,REACH, ISO9001:2015 |
Número do modelo: | SR-M25D40AT-01B |
Quantidade de ordem mínima: | 4000PCS |
Preço: | please contact us |
Detalhes da embalagem: | Embalagem padrão da exportação |
Tempo de entrega: | L/C, T/T |
Termos de pagamento: | T/T |
Habilidade da fonte: | 500000 por 14 dias |
Passo: | 2.54mm | Números de Pin: | 40Pins |
---|---|---|---|
Fileira: | Fileira dupla | Altura dos plásticos: | 2.5mm |
Material do Pin: | bronze | Material de plásticos: | PA9T |
Corrente avaliado: | 3.0Amp | Tensão avaliado: | C.A. 550V/minuto, |
Realçar: | encabeçamento do passo de 1,27 milímetros |

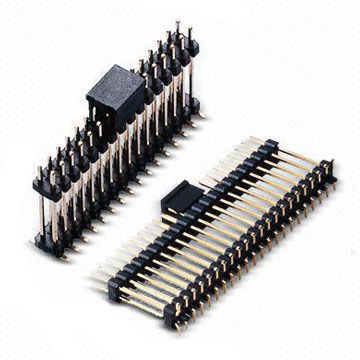

Nome de produtos: PWB que monta o tipo reto encabeçamento de Smt do Pin, encabeçamento duplo do Pin do plástico 2.54mm do passo 2x20pin
Produtos Descrption:
este encabeçamento do Pin é com passo 2.54mm, fileira dupla com 12 números de pino. com um comprimento especificado do pino e uns pinos quadrados de 0.64mm que pode ter recursos para um ampère da transmissão atual. Combina geralmente com um mesmo número do passo e de pino de encabeçamento fêmea para formar como a placa para embarcar a conexão, ou o fósforo com os haress de um fio que formam como o fio para a embarcar a conexão, ou pode soldado diretamente em dois PCBs.
Seu passo, número de pino, montando o tipo, comprimento pode ser personalizado de acordo com a aplicação do cliente, como:
O passo pode ser opcional como 0.8mm, 1.0mm, 1.27mm, 2.0mm, 2.54mm, 3.96mm, etc.
E pode ser única fileira, fileira dupla ou fileira tripla.
O tipo da montagem pode ser personalizado para ser SMT (entrada vertical ou lateral), MERGULHO durante todo PWB (entrada vertial ou lateral).
Aplicação comum:
nós produzimos e fonte no volumn de Hugh para a eletrônica de consumo da categoria do consumidor, da telecomunicação, do controle industrial, dos medidores, de médico, aviação e forças armadas.
Material | ||
Artigos | Material | Chapeamento |
Contato | Bronze | Ouro |
Isolador | PA9T | N/A |
Especificação | |
Descrição | Valor |
Tipo | Placa para embarcar o conector |
Gênero | Encabeçamento masculino |
Estrutura | SMT |
Tipo da montagem | SMT para a montagem do PWB |
Corrente avaliada | 3,0 ampères pelo contato |
Tensão avaliada | 550V C.A. Min. |
Resistência de contato | < 20m="" ohm="" per="" contact=""> |
Resistência de isolação | > ohm de 1000m |
Tensão de suporte | 1000V DC/AC |
Operação da temperatura | -40 ° de C a +105 C° |
Processando a temperatura (da solda) |
230C°por30~60segundos, (260C° por 5 segundos) |
Função: Fornece uma conexão da corrente elétrica entre a placa para embarcar ou embarcar aos fios.
Garantia da vantagem e da qualidade de Sinrui para conectores do encabeçamento do Pin
|
(ODM e OEM) tenha recursos para o serviço de design personalizado: os produtos podem ser personalizados de acordo com os produtos uso do cliente, incluindo o passo, o tamanho, a estrutura, os números de pinos, montando o método, etc. Se nossos produtos padrão atuais não podem caber sua procura perfeitamente, boa vinda para contactar-nos para o apoio da técnica. Canto do R&D da mostra:
|
