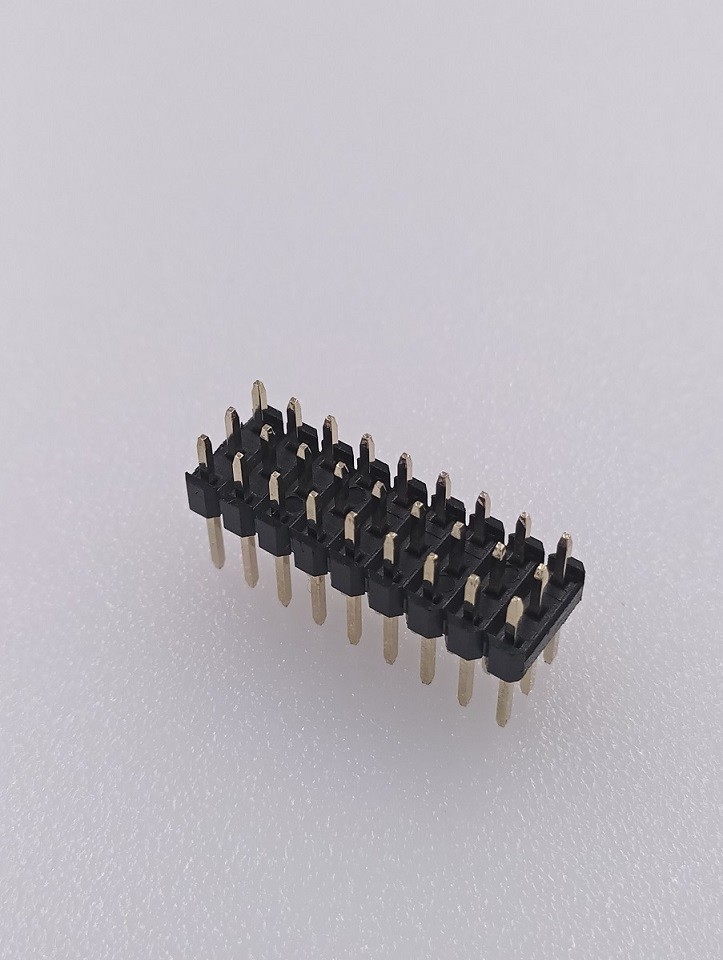

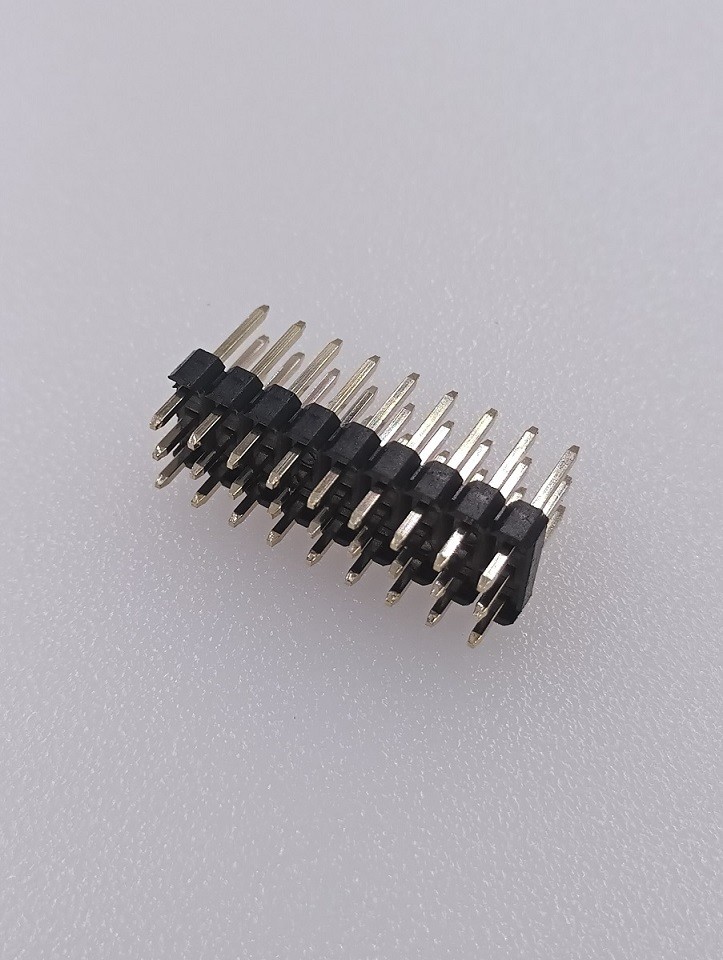

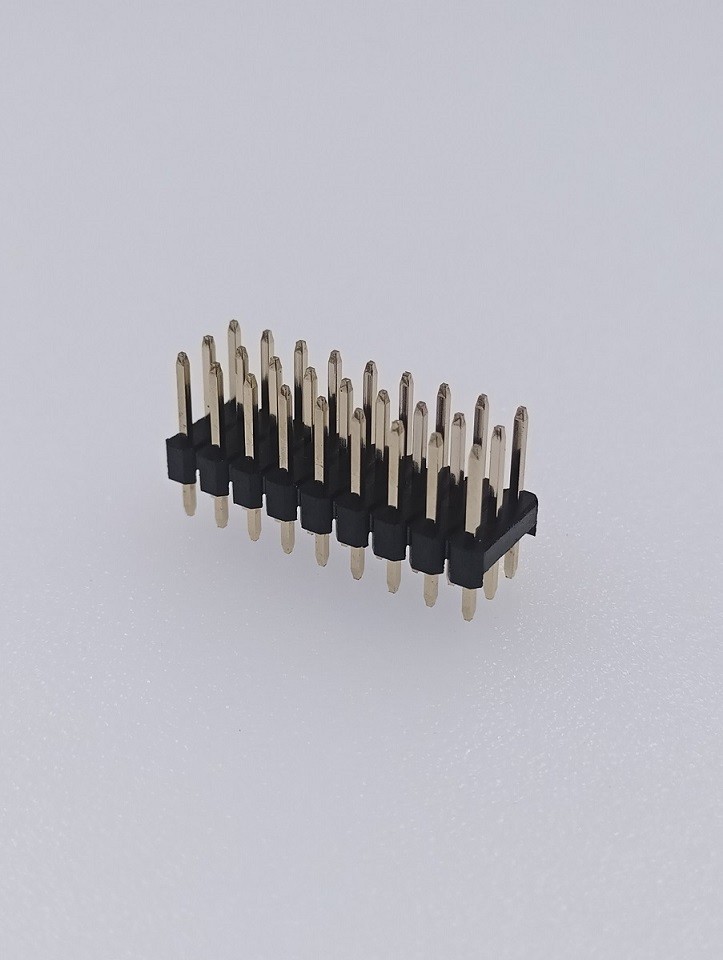

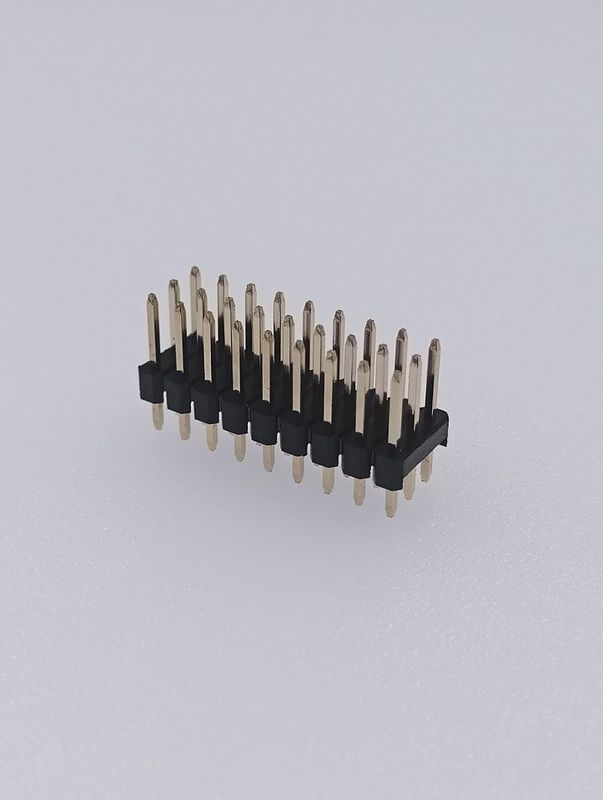

Ouro de bronze passo chapeado 3x9 P do conector 2.54mm do encabeçamento do Pin do PWB em linha reta

Nome de produtos: O ouro de bronze o conector chapeado do encabeçamento do Pin do PWB, 2.54mm lança a montagem do PWB de 2x2P SMT

Produtos Descrption:

este encabeçamento do Pin é com passo 2.54mm, fileira dupla com 12 números de pino. com um comprimento especificado do pino e uns pinos quadrados de 0.64mm que pode ter recursos para um ampère da transmissão atual. Combina geralmente com um mesmo número do passo e de pino de encabeçamento fêmea para formar como a placa para embarcar a conexão, ou o fósforo com os haress de um fio que formam como o fio para a embarcar a conexão, ou pode soldado diretamente em dois PCBs.

Seu passo, número de pino, montando o tipo, comprimento pode ser personalizado de acordo com a aplicação do cliente, como:

O passo pode ser opcional como 0.8mm, 1.0mm, 1.27mm, 2.0mm, 2.54mm, 3.96mm, etc.

E pode ser única fileira, fileira dupla ou fileira tripla.

O tipo da montagem pode ser personalizado para ser SMT (entrada vertical ou lateral), MERGULHO durante todo PWB (entrada vertial ou lateral).

Aplicação comum:

nós produzimos e fonte no volumn de Hugh para a eletrônica de consumo da categoria do consumidor, da telecomunicação, do controle industrial, dos medidores, de médico, aviação e forças armadas.

Material
Artigos	Material	Chapeamento
Contato	Bronze	Ouro
Isolador	Fibra de vidro de PA9T +30%	N/A



Especificação
Descrição	Valor
Tipo	Placa para embarcar o conector
Gênero	Encabeçamento masculino
Estrutura	Em linha reta
Tipo da montagem	Montagem reta do PWB do MERGULHO
Corrente avaliada	3,0 ampères pelo contato
Tensão avaliada	550V C.A. Min.
Resistência de contato	< 20m="" ohm="" per="" contact="">
Resistência de isolação	> ohm de 1000m
Tensão de suporte	550V DC/AC
Operação da temperatura	-55 ° de C a +105 C°
Processando a temperatura (da solda)	230C°por30~60segundos, (260C° por 5 segundos)



Desenhos:



Função: Fornece uma conexão da corrente elétrica entre a placa para embarcar ou embarcar aos fios.
